紅外電液自動風門
1.液壓自動風門概述:
風門自動控制裝置適用于單扇或雙扇、行人、行車或人車共用風門等設施處全自動控制,可控制兩道或四道風門。液壓自動控制裝置能在不改變?cè)诂F(xiàn)有風門設施結構情況下安裝使用。液壓系統安裝后,風門能滿足反風要求,在礦井停電情況下可靠人力開閉風門,安裝方便,便于維護、動作領活、安全可靠。
2、 液壓自動風門型號含義
DYY-660K
3、 液壓自動風門使用環境:
3.1 海拔高度不超過2000米;
3.2 周圍環境溫度5℃-40℃;
3.3 周圍空氣相對濕度不大于90%;
3.4 在有甲烷和煤塵爆炸危險的礦井中;
3.5 在無強烈顛簸振動的環境中;
3.6 在無足以破壞金屬和絕緣性的腐蝕性氣體及蒸氣集中的地方,無淋水及侵入的地方。

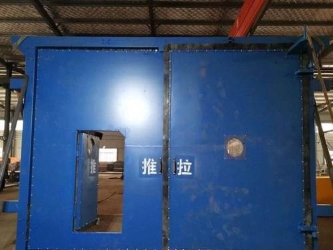

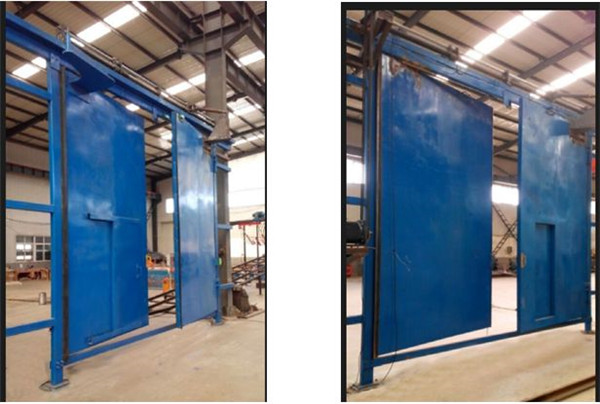

4、 液壓風門及電液控制結構組成:
無壓風門為分體結構,在井下組合安裝使用。主要由門扇、門框、平衡機構、合頁、配重等組成。門框采用鋼制型材焊接而成;門扇采用鋼制型材做骨架;門扇與連桿連接,使得風門能可靠關閉。
電控控制系統由礦用隔爆兼本安型風門電控裝置用控制器、外接紅傳感器、位置傳感器、語音聲光報警箱、液壓站、油缸等組成。
5、 無壓風門及電液控制技術參數:
5.1 液壓風門技術參數及數量
規格尺寸: 2200x2200 (寬*高),尺寸類型:經通過尺寸;
規格尺寸: 4000x3500 (寬*高),尺寸類型:經通過尺寸;
可根據礦方要求定制
數量:2套(4道);
門框采用矩形管100*60*4,底梁50*50方管,門扇采用方管50*50*3,面板采用厚度2mm鋼板;
配推拉式調節風窗
門板表面平整光滑噴漆均勻,焊接要求滿焊,焊接點打磨平滑;顏色為天藍色;
門板框防腐除銹處理后噴漆;
5.2礦用隔爆兼本安型風門電控制器:
額定工作電壓:AC127V。允許電壓波動范圍10%~-25%;
額定功率20W;
最高直流工作電壓:DC 12V;
5.2 礦用本質安全型語音聲光報警:
最高工作電壓DC12V;
額定電流:500mA。
音響響度85dB,
光可見距離80米。
5.3 礦用本安型位置傳感器:
輸入電壓:DC12V。
觸點的額定負載容量:10mA~100mA。
傳感器與磁鐵有效感應距離0~20mm。
5.5 氣動源要求:氣壓≧0.6MPa

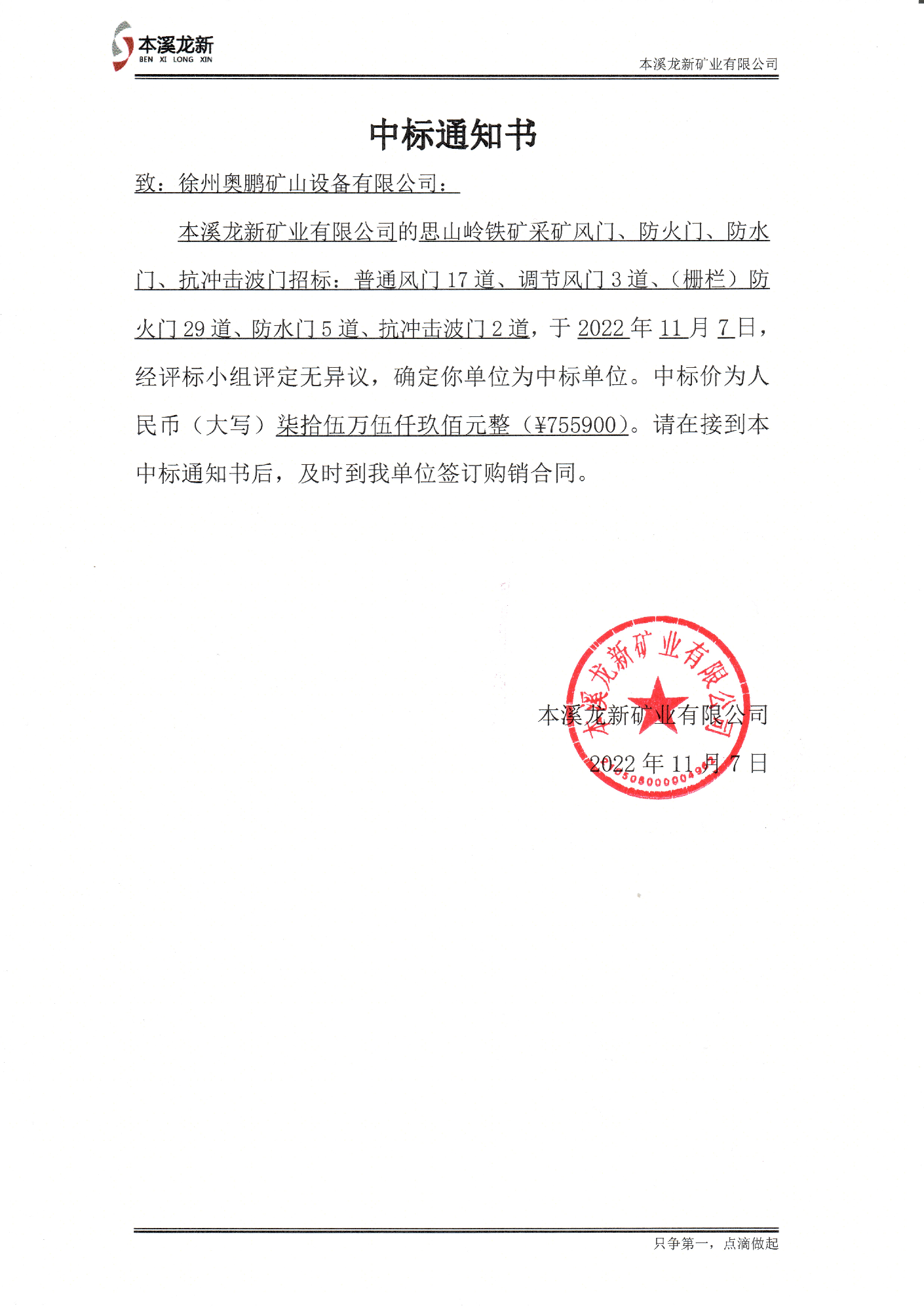

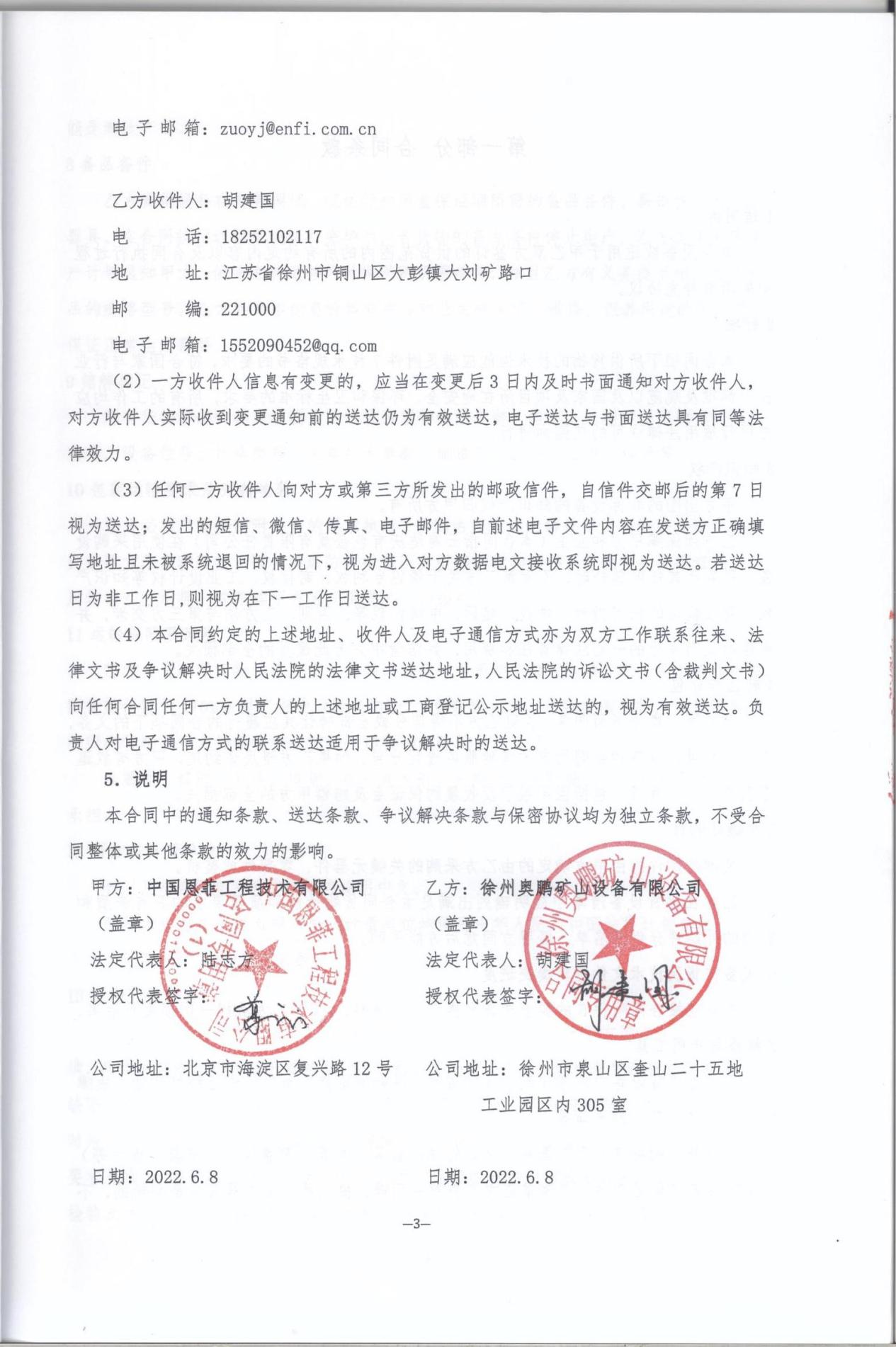

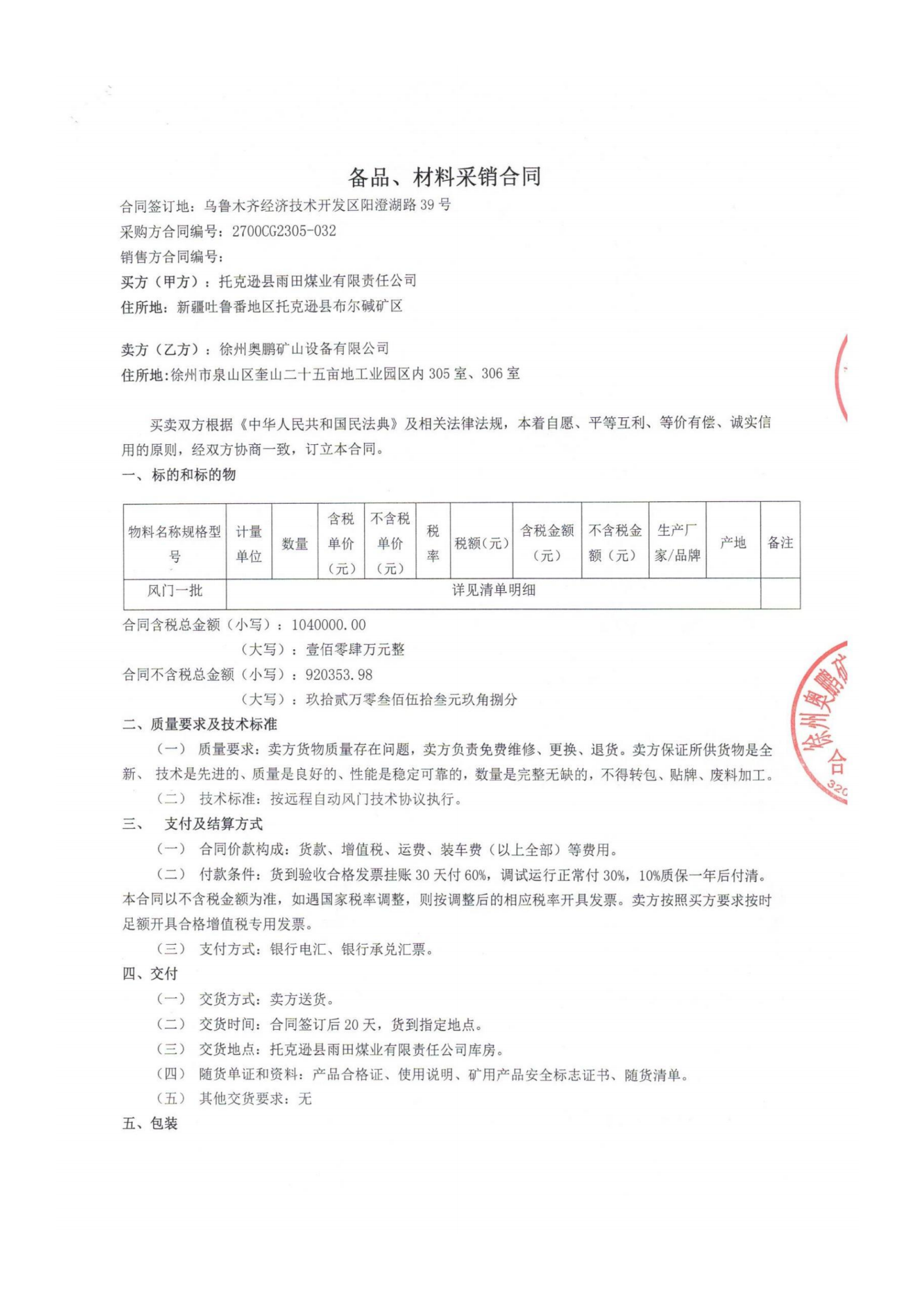

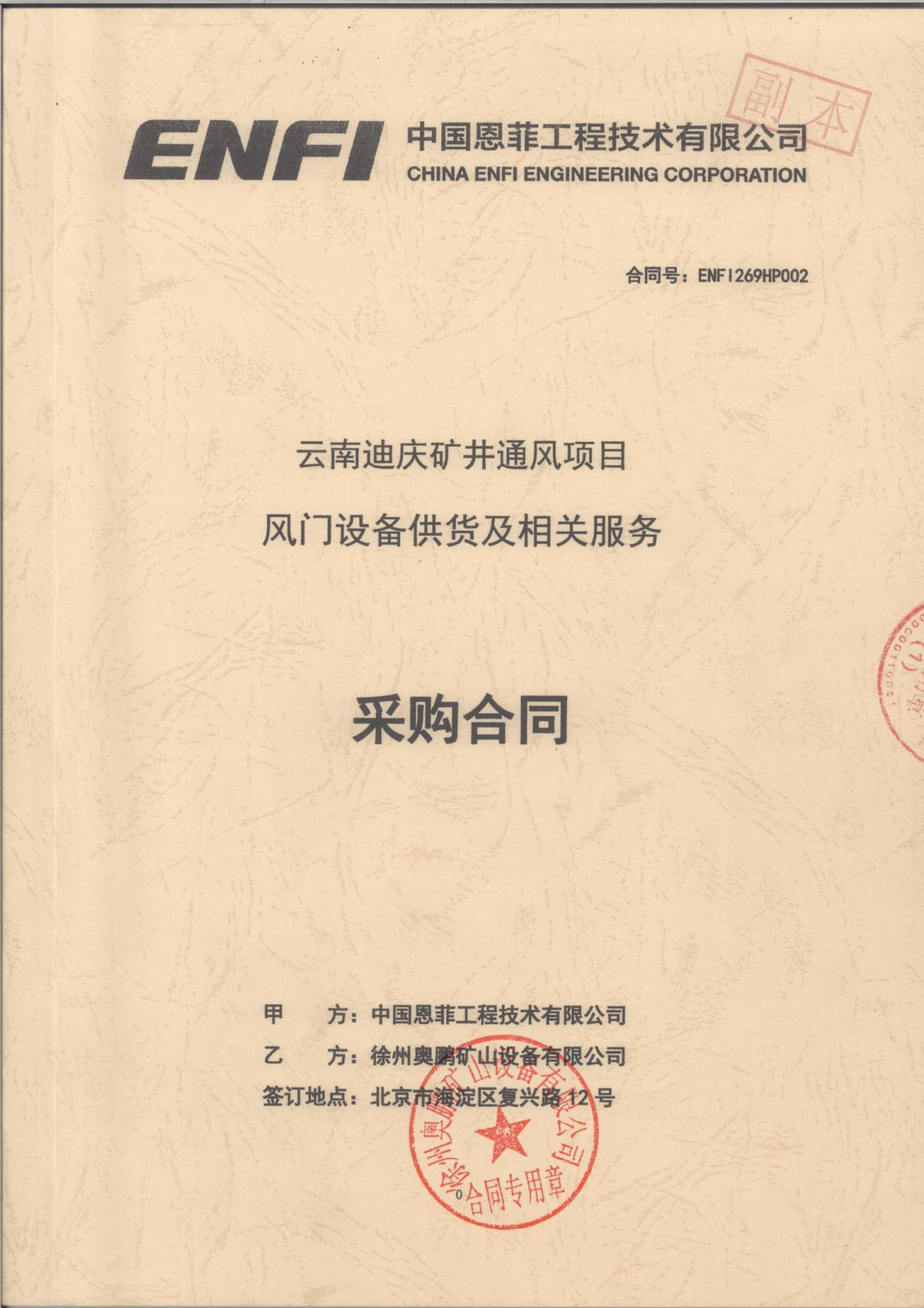

6.1合作業績
6.2 主要功能及工作原理:
本裝置在二道雙扇風門的兩端分別安裝4個傳感器(可選用按鈕、紅外、熱釋、光控制),在風門的兩端形成檢測器,當行人或車輛由巷道的任一方進入時,傳感器自動檢測并為控制設備提供信號,當A門有人經過時,傳感器發生信號,A門動力源通電(可用氣動或電動),打開A風門,風門上裝有傳感器,檢測風門的閉、合狀態(此信號可傳達地面調度室,以方便地檢測風門關閉情況),在A門打開時,語音箱得到觸發信號,使聲光信號器動作,提示警示語“風門打開,請注意安全”并傳承著紅燈閃爍,B門語音箱有綠燈亮,B門有閉鎖,以防止兩扇門都打開影響煤礦安全,經過適當?shù)难訒r(shí)(0~60s可以根據需要設定),A門自動關閉,等到傳感器檢測關閉到位后,警示語音、紅燈關閉,綠燈常亮。
當有人或物體接近A門時,經A的門里和門外的紅外傳感器檢測,在控制器的觸發1或觸發2端輸出高電平(10~12.5)V經光電隔離后輸入到控制器經邏輯判斷后在B接線端子A門大氣缸及開門語音端子輸出控制三路電壓(10~12.5)V。一路共電磁閥以驅動風門控制箱打開風門。二路控制A門聲光語音箱發出語音警報(“風門打開,請注意安全” )同時紅燈閃爍。三路控制C端子上B門稍后語音,發出語音提示(“前方風門打開,請您稍后”)當人或者物體遠離A門時紅外傳感器在控制觸發1、觸發2端輸入低電平(0V)經光電隔離后控制器在經邏輯判斷后延時7s在接線端子A門大氣缸及開門語音端,輸出三路低電平(0V),語音箱停止報警風門關閉。
對于B門控制邏輯與A門相同,控制器的C接線端子觸發1、觸發2為傳感器輸入端,C接線端子上的B門大氣缸及開門語音和B接線端子上的A門稍后語音為三路輸出控制端。
A門與B門相互閉鎖,即A門動作時B門不能動作,B門動作時A門不動作。
7、安裝使用方法及注意事項:
7.1 安裝使用前應認真閱讀說明書及安裝圖,接線方式見主機內接線標志。
7.1.1 主機應放在兩風門中間位置,分別向兩方接線。
7.1.2 紅外線傳感器安裝在兩風門的內外兩側,高度不超過1.2m,安裝在雙扇風門上時,內外側距離風門3~3.5米左右為最佳距離;安裝在單扇風門上時,外側距離風門3.5~4米為最佳距離,風門內側距離風門2.5~3米為最佳。有指示燈的是接收傳感器,無指示燈的是發射傳感器,在安裝時發射和接受兩傳感器一定要對準,在通電狀態下,傳感器未對準時紅指示燈亮,對準時指示燈不亮。
7.1.3聲光語音箱安裝在風門上方
7.1.4磁控開關安裝在門梁上,磁鐵安裝在門上。在關門狀態下,使磁控開關上的紅點與磁鐵正好對著,且相距不超過10mm。
7.2 檢修時不得修改本安電路及關聯電路中的元器件型號,規格及電器參數等。
7.3 風門自動控制器“嚴禁帶電開蓋及帶電維修”。
7.4 風門自動控制器的內外殼必須接地
7.5 產品只能與說明書中規定動作的設備配接,與其他配接必須重經防爆檢驗
7.6 本裝置應定期每月進行檢查。變速箱應每月檢查一次,看是否缺潤滑油,傳動鋼絲繩出現毛刺時要及時更換。
7.7 如果用緊急開關時,主機必須斷電后重新送電才能正常工作。送電時,嚴禁兩風門開門及人員站在門中,一定注意關閉兩風門后再確認送電,以保證人員安全。
8、運輸及貯存
8.1 運輸
包裝后的控制器在避免雨雪直接淋襲的條件下,可適用于水運、陸運及空運等各種運輸方式。產品在運輸中,不應有劇烈的振動,沖擊和倒放。
8.2 貯存
包裝后的控制器應能在溫度為-10~+40℃,相對濕度不大于90%的環境中貯存一年以上。
